Service #
K8s Service 提供了以稳定的IP或域名的方式访问Pod的方法，解决了Pod IP不稳定的问题
以下yaml创建了一个名为my-service的ClusterIP的服务，K8s会为Service分配虚拟IP，通过<虚拟IP>:80访问任意标签为app:MyApp的Pod的9376端口
apiVersion: v1
kind: Service
metadata:
name: my-service
spec:
selector:
app: MyApp
ports:
- protocol: TCP
port: 80
targetPort: 9376
Service通过selector关联pod，会自动创建endpoints资源，用于动态存放对应pod的IP和Port信息
$ kubectl get svc
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 6h12m
nginx ClusterIP 10.109.134.113 <none> 8080/TCP 3s
$ kubectl get ep
NAME ENDPOINTS AGE
kubernetes 172.16.188.19:8443 6h12m
nginx 172.17.0.3:80,172.17.0.4:80,172.17.0.5:80 6s
$ kubectl get pods -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
nginx-deployment-9456bbbf9-6dmhv 1/1 Running 0 60m 172.17.0.5 minikube <none> <none>
nginx-deployment-9456bbbf9-mfzbt 1/1 Running 0 60m 172.17.0.4 minikube <none> <none>
nginx-deployment-9456bbbf9-zbtt2 1/1 Running 0 60m 172.17.0.3 minikube <none> <none>
K8s Service 是由kube-proxy实现的，有2种模式，iptables或ipvs
iptables #
Service 主要通过DNAT实现，所以参看nat表下的规则，KUBE-SERVICES链用于处理K8s Service流量
$ sudo iptables -L -t nat
......
Chain OUTPUT (policy ACCEPT)
target prot opt source destination
KUBE-SERVICES all -- anywhere anywhere /* kubernetes service portals */
......
由10.109.134.113可得，KUBE-SVC-2CMXP7HKUVJN7L6M对应上面的nginx服务
$ sudo iptables -t nat -L KUBE-SERVICES -v
Chain KUBE-SERVICES (2 references)
pkts bytes target prot opt in out source destination
0 0 KUBE-SVC-NPX46M4PTMTKRN6Y tcp -- any any anywhere 10.96.0.1 /* default/kubernetes:https cluster IP */ tcp dpt:https
0 0 KUBE-SVC-TCOU7JCQXEZGVUNU udp -- any any anywhere 10.96.0.10 /* kube-system/kube-dns:dns cluster IP */ udp dpt:domain
0 0 KUBE-SVC-ERIFXISQEP7F7OF4 tcp -- any any anywhere 10.96.0.10 /* kube-system/kube-dns:dns-tcp cluster IP */ tcp dpt:domain
0 0 KUBE-SVC-JD5MR3NA4I4DYORP tcp -- any any anywhere 10.96.0.10 /* kube-system/kube-dns:metrics cluster IP */ tcp dpt:9153
0 0 KUBE-SVC-2CMXP7HKUVJN7L6M tcp -- any any anywhere 10.109.134.113 /* default/nginx cluster IP */ tcp dpt:webcache
823 49400 KUBE-NODEPORTS all -- any any anywhere anywhere /* kubernetes service nodeports; NOTE: this must be the last rule in this chain */ ADDRTYPE match dst-type LOCAL
$ sudo iptables -t nat -L KUBE-SVC-2CMXP7HKUVJN7L6M -v
Chain KUBE-SVC-2CMXP7HKUVJN7L6M (1 references)
pkts bytes target prot opt in out source destination
0 0 KUBE-MARK-MASQ tcp -- any any !10.244.0.0/16 10.109.134.113 /* default/nginx cluster IP */ tcp dpt:webcache
0 0 KUBE-SEP-C2Y64IBVPH4YIBGX all -- any any anywhere anywhere /* default/nginx */ statistic mode random probability 0.33333333349
0 0 KUBE-SEP-QST3VAMBSCRN7S4W all -- any any anywhere anywhere /* default/nginx */ statistic mode random probability 0.50000000000
0 0 KUBE-SEP-MRYDKJV5U7PLF5ZN all -- any any anywhere anywhere /* default/nginx */
或者iptables-save导出生成命令
$ sudo iptables-save -t nat | grep KUBE-SVC-2CMXP7HKUVJN7L6M -A 10
-A KUBE-SERVICES -d 10.109.134.113/32 -p tcp -m comment --comment "default/nginx cluster IP" -m tcp --dport 8080 -j KUBE-SVC-2CMXP7HKUVJN7L6M
-A KUBE-SVC-2CMXP7HKUVJN7L6M ! -s 10.244.0.0/16 -d 10.109.134.113/32 -p tcp -m comment --comment "default/nginx cluster IP" -m tcp --dport 8080 -j KUBE-MARK-MASQ
-A KUBE-SVC-2CMXP7HKUVJN7L6M -m comment --comment "default/nginx" -m statistic --mode random --probability 0.33333333349 -j KUBE-SEP-C2Y64IBVPH4YIBGX
-A KUBE-SVC-2CMXP7HKUVJN7L6M -m comment --comment "default/nginx" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-QST3VAMBSCRN7S4W
-A KUBE-SVC-2CMXP7HKUVJN7L6M -m comment --comment "default/nginx" -j KUBE-SEP-MRYDKJV5U7PLF5ZN
$ sudo iptables -t nat -L KUBE-SEP-C2Y64IBVPH4YIBGX -v
Chain KUBE-SEP-C2Y64IBVPH4YIBGX (1 references)
pkts bytes target prot opt in out source destination
0 0 KUBE-MARK-MASQ all -- any any 172.17.0.3 anywhere /* default/nginx */
0 0 DNAT tcp -- any any anywhere anywhere /* default/nginx */ tcp to:172.17.0.3:80
可以看出
KUBE-SVC-XXXX：某个Service的入口链，负责负载均衡到多个（这里例子是3个）EndpointKUBE-SEP-XXXX：代表一个具体的Endpoint，负责将流量DNAT到Pod的IP和端口
可以看出负载均衡算法：基于概率的随机分发
- 第1条：当前3条条目，33.33% 概率 → SEP-C2Y…
- 第2条：还剩2条条目，50%概率 → SEP-QST… (实际概率=66.67%×50%=33.33%)
- 第3条：还剩1条条目，100%概率，剩余流量 → SEP-MRY… (概率=33.33%)

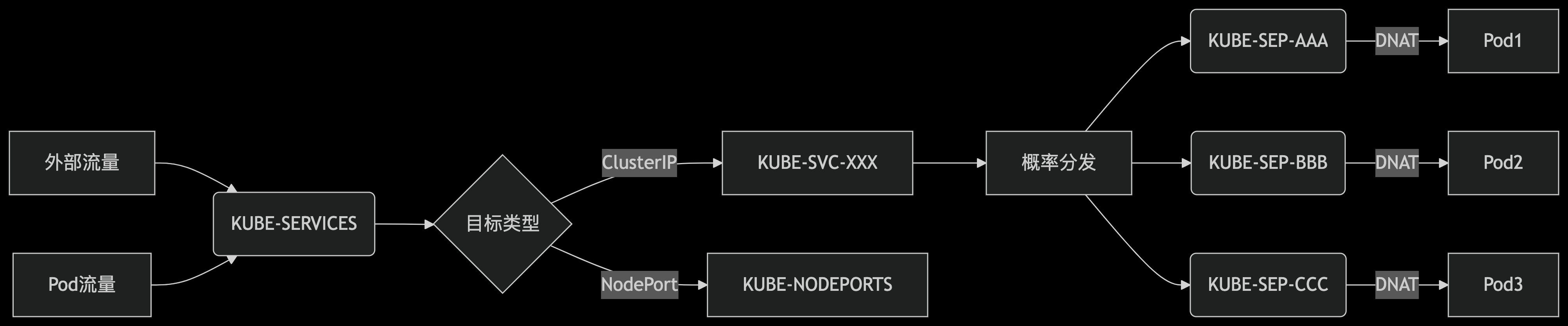

架构如下
ipvs #
IPVS（IP Virtual Server） 是 Linux 内核中的一个模块，主要实现了 四层（传输层）负载均衡，基于 Netfilter 框架 实现。LVS（Linux Virtual Server） 是一个负载均衡解决方案或项目，IPVS 是其核心组件。可以理解为 LVS = IPVS（核心） + 管理工具（如 ipvsadm、keepalived）+ 高可用配置。
真实服务器对外统一表现为一个虚拟服务（Virtual Service），这个服务绑定在一个虚拟IP上。天然契合 Kubernetes 的 Service 设计理念，单一 IP 对外、多后端转发。
虽然 Kubernetes 在 v1.6 版本就已支持扩展到 5000 个节点，但在实际落地中，kube-proxy 使用 iptables 模式成了一个限制扩展性的重要瓶颈。iptables 本质是一个防火墙工具，设计初衷是包过滤，规则处理是线性的，需要逐条匹配规则。
当 Service 和 Pod 数量非常大时，规则数量迅速膨胀，匹配效率大幅下降，例如，一个集群节点数 5000 个，如果有 2000 个 NodePort 类型的Service，如果每个 Service 平均有 10 个 Pods，那么每个节点上都将有 20000 条 iptables 记录，这将导致内核查找速度下降，重建规则链耗时严重，整体网络性能变差，CPU 占用升高等一系列问题。
相比之下，IPVS 模式用哈希表结构管理规则，查找效率为 O(1)，具备更好的性能和可扩展性。
当创建一个 ClusterIP 的Service时，会创建一个dummy网卡(默认名为kube-ipvs0)，并将ip绑定到该网卡上。目的是为了让 ClusterIP 成为本机接收数据包的合法目标地址，使其能够进入内核、被 IPVS 正确调度处理，而不会被丢弃。
$ ip addr
...
7: kube-ipvs0: <BROADCAST,NOARP> mtu 1500 qdisc noop state DOWN group default
link/ether 1a:01:7c:70:74:9a brd ff:ff:ff:ff:ff:ff
inet 10.96.0.10/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
inet 10.96.0.1/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
inet 10.103.93.185/32 scope global kube-ipvs0
valid_lft forever preferred_lft forever
...
接下来就是会为每个ClusterIP 的Service创建 IPVS Virtual Server。
每个 Service IP + Port 对应一个 IPVS Virtual Server（1:1），每个 Endpoint 对应一个 IPVS Real Server。一个 Service 如果绑定多个 IP（如 ClusterIP、ExternalIP），就会有多个 IPVS 虚拟服务（1:N）。
-> 172.17.0.3:80 Masq 表示Forward 类型为 Masq（IP伪装，即 SNAT），返回流量也会经过IPVS，DNAT 是默认行为，不需要显式标出来，它始终会做 DNAT 把 VIP 转换为 Pod的IP。
$ sudo ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 10.96.0.1:443 rr
-> 192.168.49.2:8443 Masq 1 2 0
TCP 10.96.0.10:53 rr
-> 172.17.0.2:53 Masq 1 0 0
TCP 10.96.0.10:9153 rr
-> 172.17.0.2:9153 Masq 1 0 0
TCP 10.109.134.113:8080 rr
-> 172.17.0.3:80 Masq 1 0 0
-> 172.17.0.4:80 Masq 1 0 0
-> 172.17.0.5:80 Masq 1 0 0
虽然使用 IPVS 模式替代了大量 iptables 转发表达式，但由于 K8s 的实际网络需求复杂，仍然需要 iptables 和 ipset 作为补充（这里 ipset 用于减少 iptables 规则数量），用于辅助处理 SNAT、入口访问等边缘场景，这部分iptables规则数量是固定的，并不会随着services/pods的数量而变化。
如指定了 Cluster CIDR，结合 iptables 判断哪些 IP 属于集群内部 Pod 网络；如Service 类型为 NodePort，IPVS 不能监听主机网卡，用 iptables 建立 DNAT 规则：NodeIP:Port → ClusterIP:Port。
References #
https://kubernetes.io/blog/2018/07/09/ipvs-based-in-cluster-load-balancing-deep-dive/
